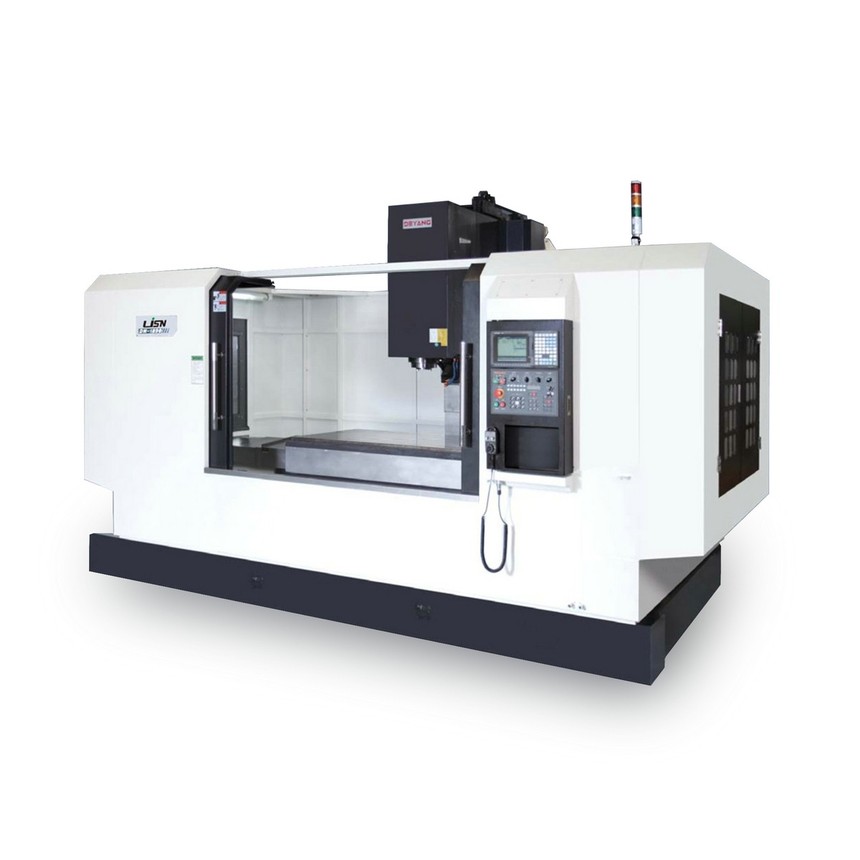

CNC重型金属切削模具加工中心VMC-1580

收藏
  • 商品说明
  • 产品参数


模具加工中心机VMC-1580

机器特点
大型底座与立柱箱型结构，配合最佳肋骨强化设计。
底座宽轨设计，结构稳重，鞍座支撑平衡，无悬垂现象。
主轴头部采用箱型结构设计，刚性强，稳固适合重切削。
三轴采用C3级∮40mm精密级滚珠螺杆，经预拉处理，减少热变量。
适合重切削模具及难切削之材料加工。


高钢性、高精度主轴
先进的主轴设计，钢性佳、易维护。轴向止推力强，低发热。
主轴采用P4级精密斜角滚珠轴承，高强度排列结构。
采用高扭力、不打滑之齿形皮带传动。
主轴鼻端迷宫环设计，配合气封装置，可彻底避免杂物进入，确保主轴精度及延长寿命。
特殊设计之浮动式打刀机构，退刀时，主轴轴承不受重力，可确保主轴轴承之长期精度。


项目单位VMC-1580
行程及精度
X轴行程mm1500
Y轴行程mm800
Z轴行程mm700
XY轴快速进给mm/min18000
Z轴快速进给mm/min18000
定位精度mm+0.005/300mm　
重复精度mm+0.003/300mm　
主轴
主轴鼻端至工作台距离mm170-870
主轴中心至主柱距轴mm800
三轴切削进给mm/min1-8000
三轴马达功率kw18.5
主轴转速（标准）rpm50-8000
主轴转速（特别）rpm50-12000
主轴马力HP15
主轴端规格
BT50
工作台
工作台尺寸mm1700*800
最大负重kg1800
T型沟槽数
5
T型沟尺寸mm22
刀库
自动换刀系统TYPE斗笠式/刀臂式
刀把数量PCS30
其它
控制器
MITSUBISHI/FANUC
切削水泵浦HP1月2日
电力需求kva60
空压规格kg/cm28bra
机械重量kg12800


标准附件选购配件
全密闭式防护罩水平螺栓及垫块第四轴旋转工作台自动换刀系统
电气箱热交换器操作及维护手册自动刀长测量系统门笠式刀库/圆盘式刀库
皮带式传动DNC电脑传送线主轴油冷机主轴中心出水
切削冷却单元三轴螺杆预拉装置排风机ZF两段齿轮箱
切削吹气装置三轴伸缩护罩

主轴吹气三色警示灯

刚性攻牙防爆工作灯

程序储存外挂式手轮

自动润滑系统工具箱
